La préparation de la moto (Partie 5) - Renfort du top case

L'endroit ou je travaille fait partie des partenaires. Outre le prêt d'outillage pour les travaux de préparation sur la moto, la fourniture d'une trousse de secours pour le voyage préparée par le médecin et l'infirmière, la reprographie de documents et quelques moyens informatiques j'ai accès à une personne particulièrement qualifiée en soudure et ayant de très très bonnes connaissances du milieu moto. Eric va assurer le renforcement du support de top case.





De mon côté j'avais réalisé il y a quelques années cette opération décrite ici. Le job est fait mais pas très esthétique et pas très facile à installer à chaque voyage. Eric va d'abord réalisé les tiges de renfort qui seront fixées par des vis sur la partie haute.La partie basse sera quand a elle pincée sur la traverse d'origine du support valise via des pattes soudées. Tout sera démontable.

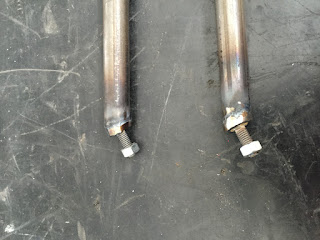

Les 2 tiges de renfort

Partie haute

Partie basse

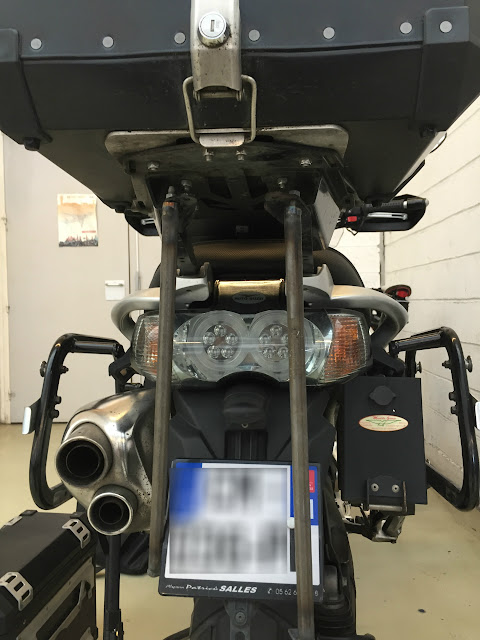

Tiges de renfort positionnées

Soudage des pattes sur la traverse des valises

Eric à l'oeuvre

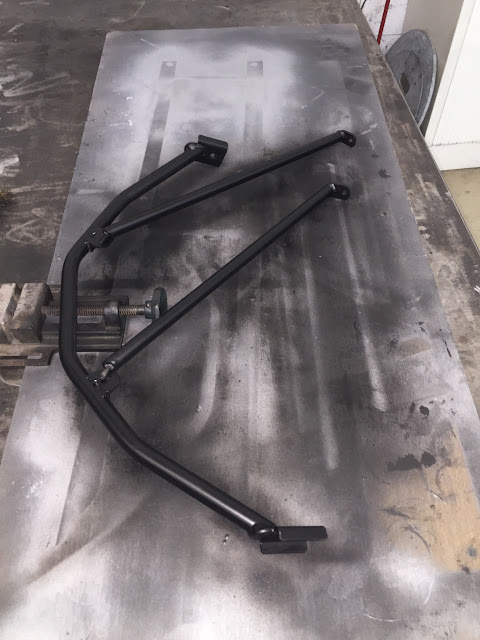

L'ensemble après mise en peinture


Patte de fixation soudée au support valise

Fixation partie basse tige de renfort gauche

Fixation partie haute des tiges de renfort

L'ensemble monté

On profite de cette occasion pour monter également le support anti vol et le U fournit par mon partenaire ABUS :






Et n'oublier pas, c'est le dernier jour pour les dons sur helloasso
